Как установить ГБО 4 поколения своими руками: пошаговая инструкция и как узаконить

Когда выгодно ставить ГБО и что понадобится

Считать нужно от пробега. Литр пропана стоит порядка 27 ₽, бензина АИ-92 — около 65 ₽. Расход на газе выше примерно на 15–20%, но в деньгах разница всё равно почти двукратная: 100 км на газе — около 324 ₽ против 650 ₽ на бензине. При пробеге 3 000 км в месяц экономия составляет порядка 9 800 ₽.

Отсюда простой ориентир: если вы проезжаете больше 1 500–2 000 км в месяц, ГБО окупится за один-два сезона вместе с работой установщика, а при самостоятельном монтаже — за пару месяцев. Если машина стоит во дворе и ездит по выходным, экономия будет, но окупаться оборудование будет годами.

Для перевода автомобиля на газ нужны три вещи:

• комплект ГБО 4 поколения — блок управления, редуктор, газовые форсунки, проводка, датчики, кнопка;
• баллон — тороидальный в нишу запасного колеса или цилиндрический в багажник, плюс мультиклапан и выносное заправочное устройство (ВЗУ);
• расходники по месту — газовая магистраль, шланги, хомуты, тройники для врезки в систему охлаждения, крепёж.

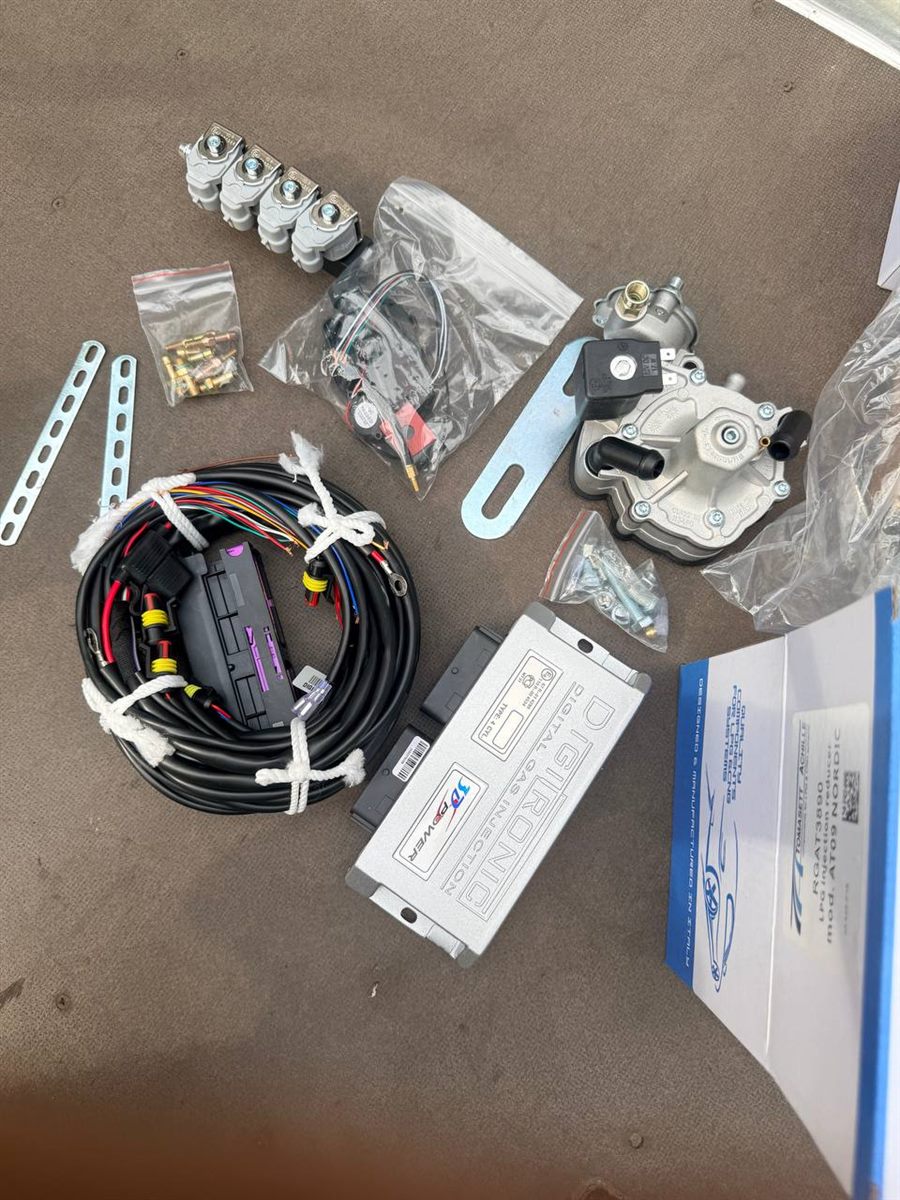

Комплект ГБО 4 поколения Digitronic 3D Power

Блок DIGI-300-4 3D Power, редуктор Tomasetto AT09 Nordic, форсунки на 4 цилиндра, проводка, датчики, кнопка. Новый, в наличии, отправка по всей России.

14 990 ₽ 45 000 ₽

Смотреть комплект

Что входит в комплект ГБО 4 поколения

Комплект четвёртого поколения на 4-цилиндровый двигатель состоит из четырёх основных узлов:

• Электронный блок управления (в нашем случае Digitronic DIGI-300-4 3D Power). Он читает сигналы штатного ЭБУ и управляет газовыми форсунками, а также переключает режимы бензин/газ.
• Редуктор-испаритель (Tomasetto AT09 Nordic). Снижает давление газа и испаряет его, подогреваясь от системы охлаждения двигателя.
• Рампа газовых форсунок — по одной форсунке на цилиндр, впрыск идёт во впускной коллектор рядом с бензиновыми форсунками.
• Проводка, датчики и кнопка — жгут с разъёмами, датчик давления и температуры газа (MAP-сенсор), кнопка переключения с индикацией уровня в салоне.

Баллон, мультиклапан, ВЗУ и газовая магистраль в комплект обычно не входят: их подбирают под конкретный автомобиль. Самый практичный вариант для легковой машины — тороидальный баллон 47 л в нишу запаски: багажник остаётся свободным.

Инструмент для установки

Ничего экзотического не нужно. Понадобятся:

• набор ключей и головок, отвёртки, пассатижи;
• дрель со свёрлами по металлу (для штуцеров в коллекторе и крепления кронштейнов);
• метчик под резьбу штуцеров (обычно М6);
• труборез или острый нож для газовой магистрали, развальцовка под фитинги;
• паяльник и термоусадка для проводки, изолента, стяжки;
• мультиметр — понадобится при подключении к бензиновым форсункам и поиску сигналов;
• ноутбук с Windows и кабель диагностики для настройки блока;
• мыльный раствор или пена в баллончике для проверки соединений на утечки.

Из ямы или подъёмника работать удобнее, но реально обойтись и домкратом с надёжными подставками — основная возня под машиной приходится на прокладку магистрали и установку баллона.

Как установить ГБО 4 поколения: пошагово

Порядок работ логичный: сначала «газовая» часть от баллона к редуктору, потом впускная часть с форсунками, затем электрика и в конце — настройка.

Шаг 1. Подготовка автомобиля

Снимите клемму с аккумулятора. Убедитесь, что двигатель исправен: свечи, катушки, воздушный фильтр и лямбда-зонд в порядке. На газе любые проблемы с зажиганием проявляются сильнее — если мотор троит на бензине, на газе будет хуже. Заранее посмотрите, где разместите редуктор в подкапотном пространстве и как проведёте магистраль по днищу.

Шаг 2. Как установить баллон ГБО

Тороидальный баллон ставят в нишу запасного колеса, цилиндрический — в багажник поперёк или вдоль. Правила одинаковые:

• крепление только на штатные кронштейны и к силовым элементам кузова, а не к тонкому листу пола; под болты обязательны широкие шайбы или пластины;
• между баллоном и кузовом — резиновая или войлочная прокладка, чтобы не протирало;
• мультиклапан закрывается герметичной вентиляционной коробкой, от неё выводятся два гофрированных шланга наружу, вниз — так газ при утечке уходит под машину, а не в салон;
• баллон устанавливается так, чтобы паспортная метка максимального заполнения и мультиклапан были в положении, указанном производителем.

Мультиклапан вкручивается в баллон через уплотнение, поплавок выставляется по инструкции — от этого зависит корректный показ уровня газа на кнопке. ВЗУ (заправочное устройство) обычно ставят в лючок бензобака, в бампер или под ним: главное, чтобы к нему был удобный доступ пистолетом на заправке.

Магистраль от баллона к редуктору — медная или термопластиковая трубка. Её ведут по днищу вдали от выпускной системы, крепят хомутами каждые 40–50 см, в местах прохода через металл обязательно ставят резиновые проходные втулки. Никаких натяжений и резких перегибов.

Шаг 3. Как установить редуктор ГБО

Редуктор крепится к кузову, а не к двигателю — иначе вибрация быстро разрушит крепление и патрубки. Требования по месту:

• ниже уровня расширительного бачка системы охлаждения, иначе в редукторе будет собираться воздух и он не прогреется;
• подальше от выпускного коллектора и от мест, где его зальёт водой;
• штуцеры подогрева врезаются в контур отопителя салона — так через редуктор идёт горячая жидкость сразу после прогрева двигателя.

После установки редуктора в разрез магистрали ставится электромагнитный газовый клапан (часто он уже встроен), а на выходе газовой фазы — фильтр. Фильтр ставят строго по стрелке направления потока, в доступном месте: его придётся менять каждые 10–15 тысяч км.

Шаг 4. Как установить форсунки ГБО

Рампу форсунок закрепляют на кузове или на кронштейне в прохладном месте подкапотного пространства — не на двигателе и не рядом с выпуском. Дальше:

• во впускном коллекторе сверлят отверстия под штуцеры рядом с бензиновыми форсунками, направляя штуцер в сторону клапана;
• перед сверлением коллектор лучше снять — стружка внутри двигателю не нужна; если снять невозможно, отверстие обрабатывают с обильной смазкой и тщательно вычищают;
• резьбу нарезают метчиком, штуцеры вкручивают на герметик;
• шланги от рампы к штуцерам делают одинаковой длины — это влияет на равномерность подачи газа по цилиндрам; лишнее аккуратно укорачивают, а не сворачивают в петли.

Шаг 5. Проводка, датчики и кнопка

Электрика — самая ответственная часть, ошибки здесь дают ошибки чек-энджина и плохую работу мотора:

• жгут блока подключается «в разрыв» бензиновых форсунок через штатные разъёмы жгута — блок сам эмулирует их работу, когда двигатель едет на газе;
• силовое питание берётся напрямую с аккумулятора через предохранитель, а не от случайных цепей;
• подключается сигнал зажигания, сигнал оборотов и, если предусмотрено схемой, сигнал лямбда-зонда;
• MAP-сенсор ставится на разрежение впускного коллектора и подключается к температурному датчику редуктора;
• кнопка переключения выводится в салон — по возможности в поле зрения водителя, провод ведут через штатные технологические отверстия с резиновыми втулками;
• все соединения пропаиваются и закрываются термоусадкой, жгут укладывается по штатным трассам и стягивается хомутами вдали от горячих и подвижных деталей.

Шаг 6. Проверка на утечки

Перед первым запуском на газе откройте вентиль баллона и проверьте каждое соединение мыльным раствором или специальной пеной: от ВЗУ и мультиклапана до фитингов редуктора и рампы. Никакого «потом посмотрю» — это единственный этап, который нельзя пропускать. При малейшем пузырении соединение перетягивают или переделывают.

Как настроить блок ГБО после установки

Настройка выполняется с ноутбука через кабель диагностики в программе производителя блока. Общая последовательность для Digitronic 3D Power и большинства аналогов:

1. Запустите двигатель на бензине и прогрейте до рабочей температуры — редуктор должен быть тёплым, не ниже 40–60 °C, иначе блок не разрешит переход на газ.
2. Укажите в программе базовые параметры: число цилиндров, тип форсунок, тип датчика оборотов.
3. Запустите автокалибровку — блок сам переключит цилиндры на газ и снимет базовую карту коррекций на холостых.
4. Проверьте карту под нагрузкой: прокатитесь и посмотрите коррекции по времени впрыска, при необходимости подправьте карту вручную.
5. Ориентируйтесь на топливные коррекции штатного ЭБУ (STFT/LTFT): на газе они должны быть близки к тем же значениям, что и на бензине.
6. Настройте условия перехода на газ: обороты, температура, задержка после старта.

Признаки, что настройка не доведена: провалы при разгоне, «дёрганье» на переходных режимах, повышенный расход газа, ошибки по смеси. Всё это лечится картой коррекций, а не «привыканием».

Инжектор, карбюратор и другие особенности

ГБО на инжектор

Именно для инжекторных двигателей и создано 4-е поколение: блок подключается к бензиновым форсункам и работает с обратной связью по лямбда-зонду. Это штатный сценарий, описанный выше.

ГБО на карбюратор

На карбюраторный двигатель четвёртое поколение не ставят — там нет электронного впрыска, к которому подключается блок. Для карбюратора используют оборудование 2-го поколения со смесителем: конструкция проще, но и точности дозирования нет.

Дизель, GDI/TSI и 6–8 цилиндров

Для дизельных двигателей применяют газодизельные системы — принципиально другое оборудование. Для моторов с непосредственным впрыском (GDI, TSI, FSI) нужны комплекты, которые сохраняют минимальную подачу бензина для охлаждения форсунок. Для 6 и 8 цилиндров ставят два блока или блок соответствующей размерности. Комплект на 4 цилиндра в этих случаях не подойдёт — уточняйте конфигурацию до покупки.

Установка ГБО на популярные автомобили

Принцип монтажа одинаков для всех, отличаются только компоновка и место под баллон:

• ВАЗ (2110, 2114, Приора, Гранта, Калина) — самые предсказуемые машины: много места под капотом, тороидальный баллон отлично встаёт в нишу запаски. На 8-клапанных моторах коллектор снимается легко.
• Лада Нива и Нива Тревел — баллон чаще ставят в багажник или под днище на кронштейнах; важно защитить магистраль, машина ездит по грунту.
• Лада Ларгус — распространённый вариант с цилиндрическим баллоном под днищем, чтобы не терять багажник.
• Газель и УАЗ — коммерческий транспорт с большими пробегами, ГБО окупается быстрее всего; на рамных машинах баллон крепят к раме через кронштейны.
• Иномарки с 4-цилиндровым инжектором (Solaris, Rio, Logan, Lacetti, Almera) — стандартная схема, обратите внимание на место для рампы: подкапотное пространство плотнее.

Если не уверены, что баллон 600×220 мм встанет в нишу вашего авто — позвоните, подскажем по конкретной модели.

Чем ГБО 4 поколения отличается от 2-го

Пятое и шестое поколения — это системы с впрыском газа в жидкой фазе для двигателей с непосредственным впрыском. Они дороже и сложнее в обслуживании, для обычного инжекторного мотора в них нет смысла.

Типичные ошибки при самостоятельной установке

• Редуктор закреплён на двигателе или выше расширительного бачка — вибрация ломает крепления, воздух в контуре не даёт прогреву.
• Шланги к форсункам разной длины — неравномерная подача по цилиндрам, мотор работает неровно.
• Штуцеры направлены не в сторону клапана или сверлились без снятия коллектора — стружка внутри и плохое смесеобразование.
• Вентиляционная коробка мультиклапана не герметична или шланги выведены в салон — прямая угроза безопасности.
• Питание блока взято от случайной цепи вместо аккумулятора через предохранитель — плавающие сбои.
• Магистраль проложена рядом с выпуском или без проходных втулок — перегрев и перетирание.
• Пропущена проверка на утечки — самая опасная экономия времени.
• Автокалибровка сделана на холодном двигателе — карта получается неверной, потом «плавает» расход.

Как узаконить ГБО и зарегистрировать в ГИБДД

Установка газобаллонного оборудования — это изменение конструкции транспортного средства, и его нужно регистрировать. Порядок в общем виде такой:

1. Предварительная техническая экспертиза. До установки в аккредитованной организации получают заключение о возможности внесения изменений в конструкцию именно вашего автомобиля.
2. Установка оборудования. Для регистрации нужен документ о выполненных работах — заявление-декларация об объёме и качестве работ от организации, которая имеет право такие работы выполнять.
3. Проверка безопасности конструкции. Автомобиль с установленным ГБО проверяют в испытательной лаборатории и выдают протокол.
4. Обращение в ГИБДД. С заключением, декларацией, протоколом, документами на оборудование и баллон машину предъявляют на осмотр и получают свидетельство о соответствии с внесёнными изменениями.
5. Внесение изменений в документы — отметка о ГБО появляется в СТС. Госпошлины составляют порядка 850–1 350 ₽ в зависимости от того, нужен ли новый бланк.

Как оформить уже установленное ГБО. Если оборудование стоит давно и не зарегистрировано, схема та же, только начинать придётся с экспертизы по факту: часть организаций работает с уже установленными системами, часть требует переустановки. Заранее уточните это в лаборатории вашего региона.

Чем рискует владелец без регистрации. Формально за управление автомобилем с незарегистрированными изменениями конструкции предусмотрен штраф в 500 ₽, но главные неприятности другие: могут аннулировать регистрацию автомобиля, возникнут сложности с техосмотром, продажей машины и выплатами по страховке при разборе ДТП.

Сколько стоит перевести авто на газ

При самостоятельном монтаже основная экономия приходится на работу установщика: вместо 35 000 ₽ вы платите за обучение 9 900 ₽ и получаете навык, который останется с вами и для следующей машины. Сам комплект с баллоном при пробеге 3 000 км в месяц отбивается примерно за четыре месяца.

Безопасность и обслуживание

Правильно смонтированное ГБО не опаснее бензобака: баллоны рассчитаны на давление в несколько раз выше рабочего и снабжены предохранительным клапаном, а мультиклапан перекрывает подачу при обрыве магистрали. Что реально важно соблюдать:

• заправлять баллон не более чем на 80% объёма — за это отвечает ограничитель в мультиклапане;
• раз в 10–15 тысяч км менять фильтр газовой фазы и проверять соединения на утечки;
• чаще следить за свечами: на газе они изнашиваются быстрее, зазор проверяют вместе с ТО;
• периодически проходить освидетельствование баллона — срок указан в его паспорте (для пропановых баллонов обычно раз в 2 года);
• не оставлять машину с открытым вентилем в закрытом гараже после ремонта газовой части.

Памятка перед установкой

• Проверьте, что двигатель бензиновый, инжекторный и на 4 цилиндра — иначе нужен другой комплект.
• Измерьте нишу запасного колеса: под баллон 47 л нужен диаметр от 600 мм.
• Приведите в порядок зажигание и лямбда-зонд до перехода на газ.
• Заранее решите вопрос с документами: где будете делать экспертизу и лабораторию.
• Не экономьте на редукторе и баллоне — это узлы, работающие под давлением.
• Запланируйте день с запасом: спокойная установка занимает 6–10 часов.

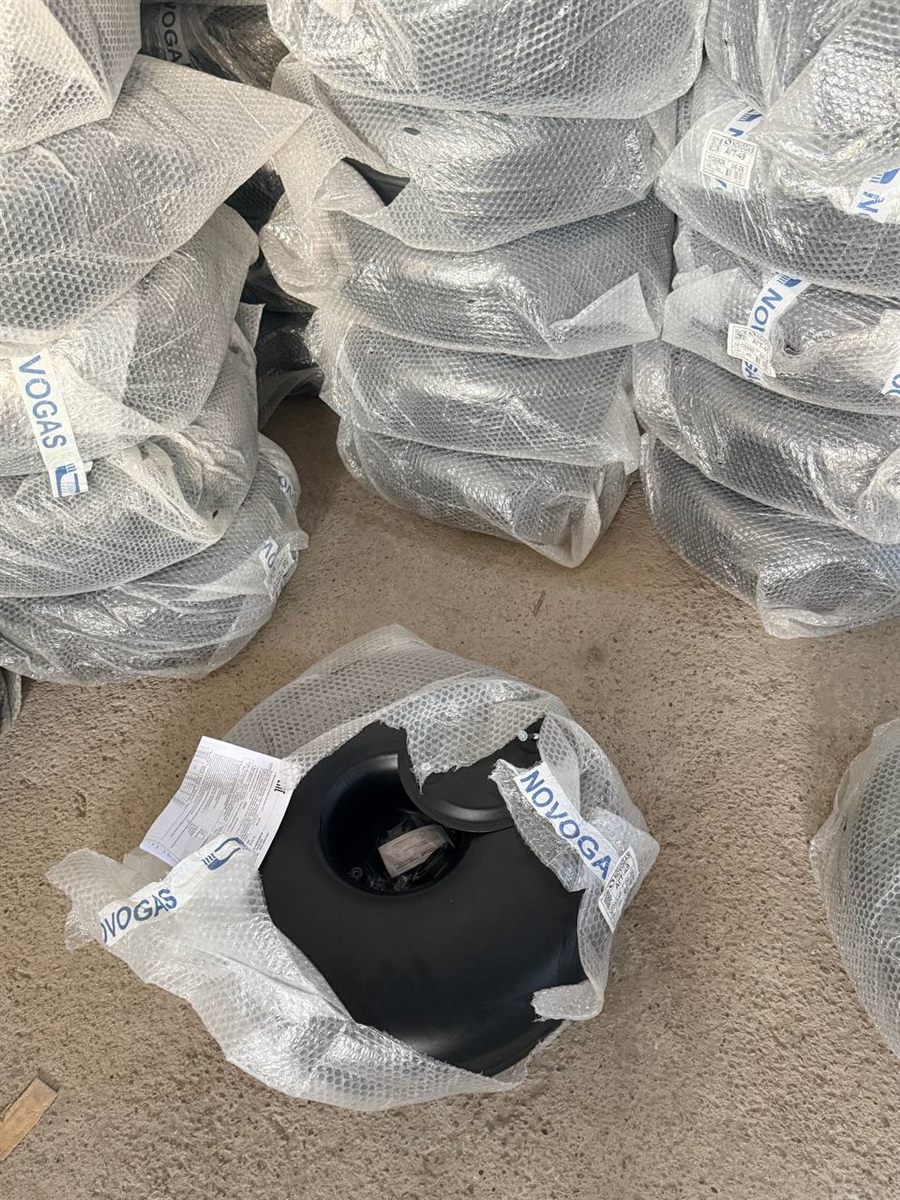

Баллон ГБО 47 л NOVOGAZ под запаску

Тороидальный баллон 600×220 мм в нишу запасного колеса, производство NOVOGAZ (Беларусь). Новый, в упаковке. Бронь по предоплате 20% онлайн.

25 000 ₽

Забронировать
